Beschrijving
Hoogwaardige gripschaal van robuust kunststof, oppervlak: zwart, HH-JS90-BL
Toepassing:
Meubelgreep HH-JS90-BL voor plaatwerk, hout, lade, metalen kast, houten kast, kantoormeubilair, slaapkamermeubilair.
De hoogwaardige handvatschalen HH-JS90-BL zijn ideaal voor:
- Woonkamer meubels
- Keukenmeubels
- Blik
- Hout
- Lade
- Metalen kast
- Houten kast
- Kantoormeubilair
- Slaapkamer
Materiaal:
- De hoogwaardige handvatschalen HH-JS90-BL zijn gemaakt van ABS en polycarbonaat (kunststof)
- Afstandhouder: gemaakt van staal
Oppervlak:
- Zwart
Assemblage:

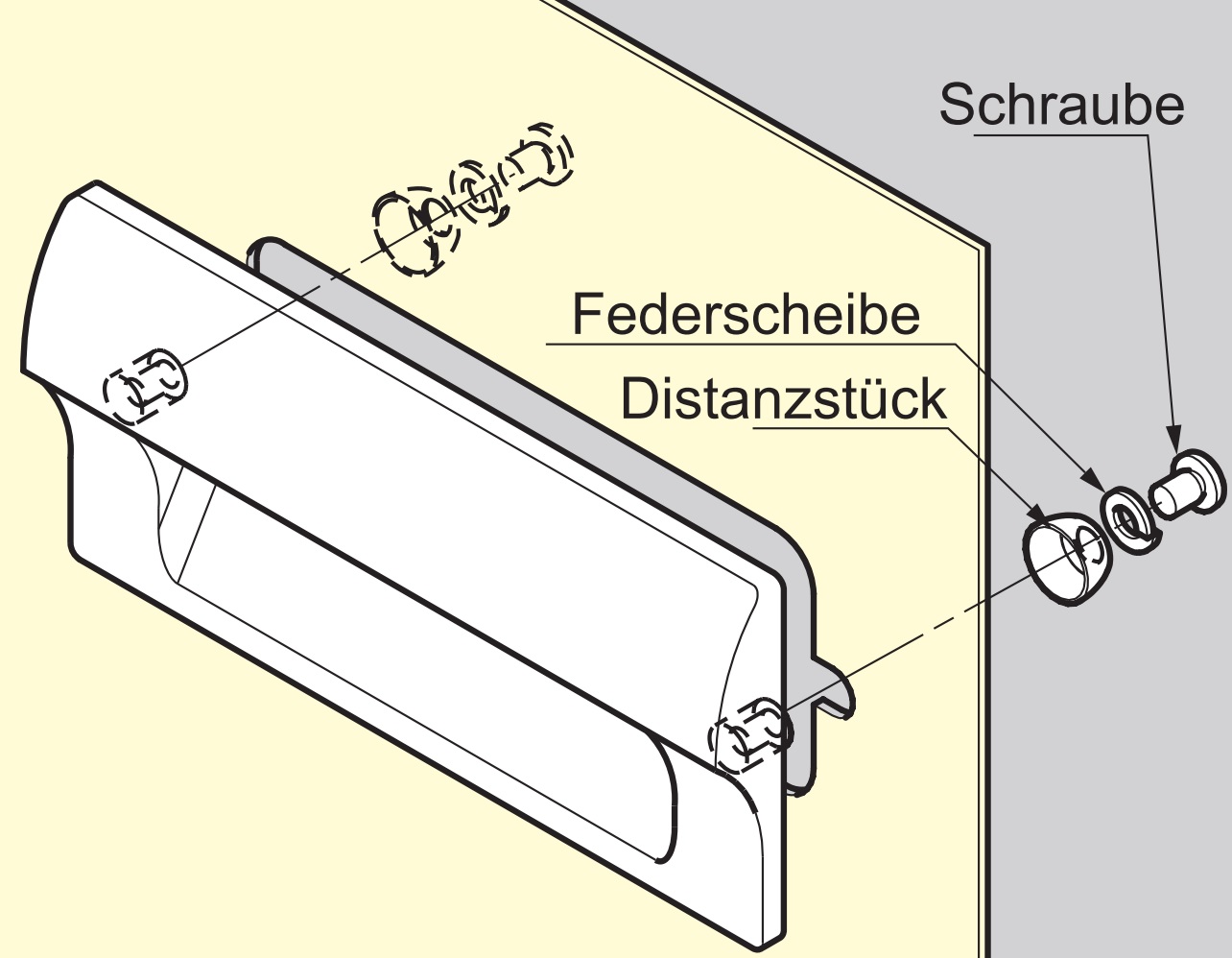

- De bevestiging gebeurt met behulp van de schroeven die bij de levering zijn inbegrepen (lens verzonken schroef M4 x 10 mm)
- Voor montage moet een uitsparing aan de voorkant van 68 mm (2-43/64″) x 31 mm (1-7/32″) worden gemaakt
- De diepte van de uitsparing is 12 mm (15/32″) (alleen relevant voor montage in hout)
- Bovendien moeten twee gaten met een diameter van Φ6,5 mm worden gemaakt voor de schroeven met een afstand van 78 mm (3-5/64″)

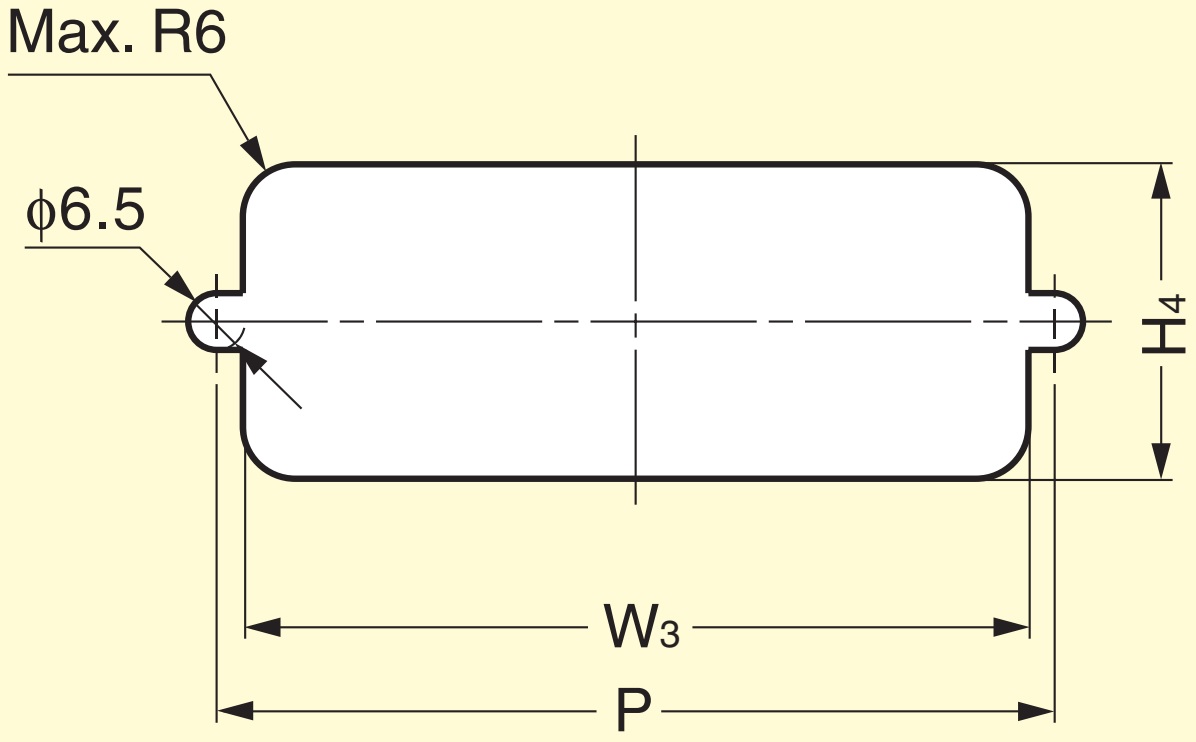

- Bij montage in plaatwerk moeten de twee afstandhouders die in de leveringsomvang zijn opgenomen, worden gebruikt

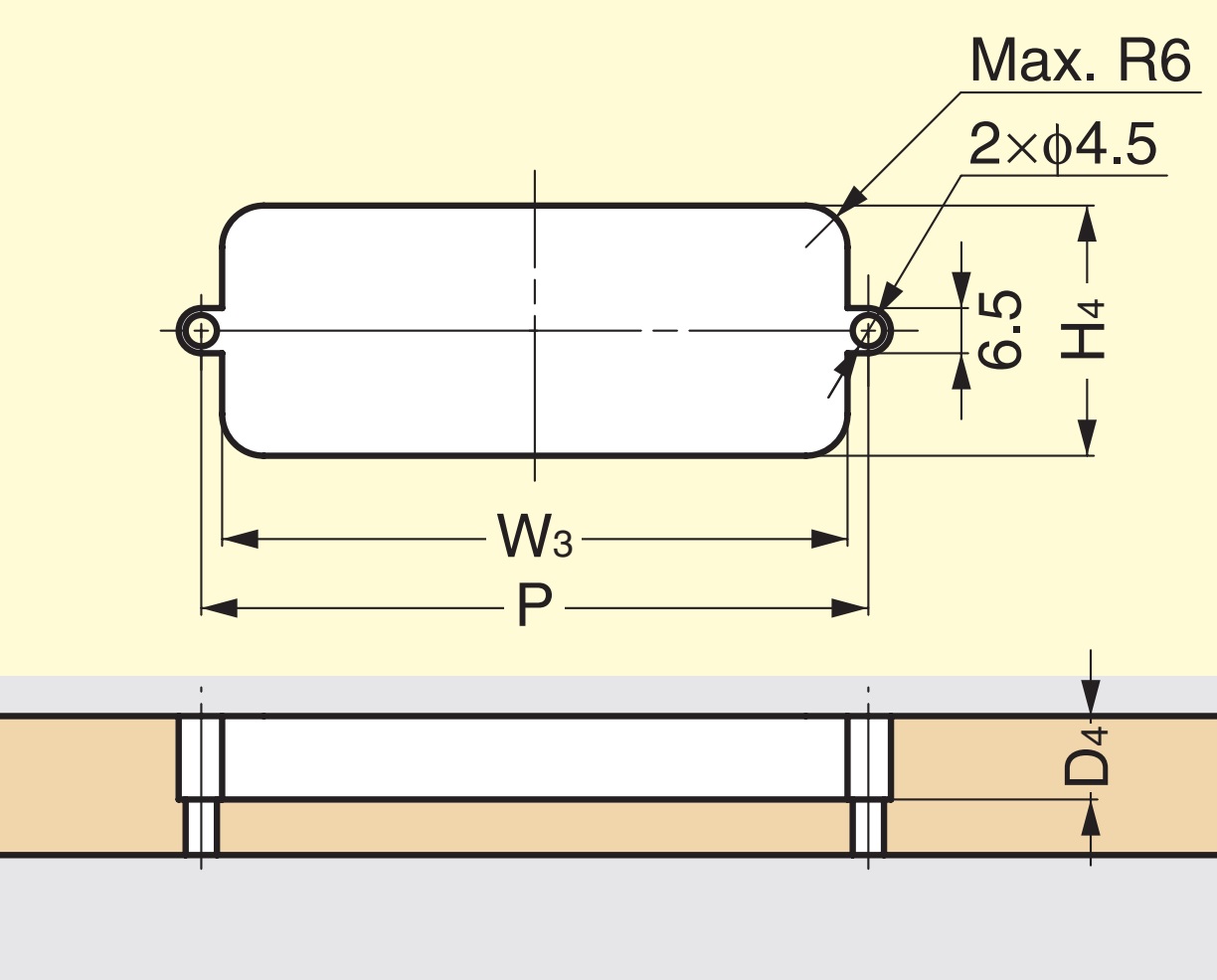

- Bij montage in hout moeten de montagegaten volgens de tekening worden gemaakt (voor meer details zie
montagetekening
)
Eigenschappen:
- Gewicht: 25 g
- Maat: 90 mm (3,6 “)
- Uitgebreid verwerkt
- Ergonomisch
- Stal
- Stevig
- Robuust
- Zwart
- Hoge merkkwaliteit van Sugatsune / LAMP®
Afmetingen:

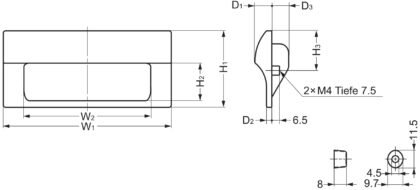

Voor verdere afmetingen en details zie technische tekening .
- Breedte van de handgreepschaal (L): 90 mm (3-35/64″)
- Hoogte: 44 mm (1-47/64″)
- Grip gebied diepte: 11 mm (7/16″)

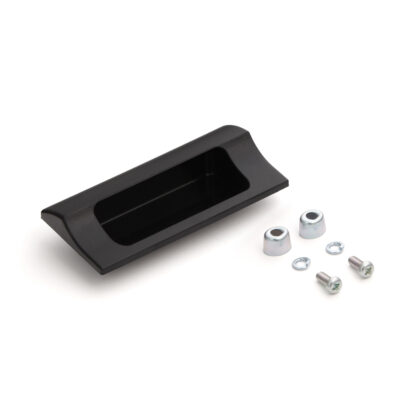

Inbegrepen in de levering:
- 1-delige grip shell HH-JS90-BL gemaakt van robuust kunststof, zwart
- 2 stuks verzonken schroef M4 x 10 mm van staal
- 2 stuks afstandhouder voor plaatwerk, 8 mm hoog
- 2 stuks veerschijf
Referentienummer van de fabrikant:
- Artikel ID: 100-024-575
- Item nummer: HH-JS90-BL
- EAN-nummer: 4510932043014
Fabrikant: Sugatsune / LAMP® (Japan)
